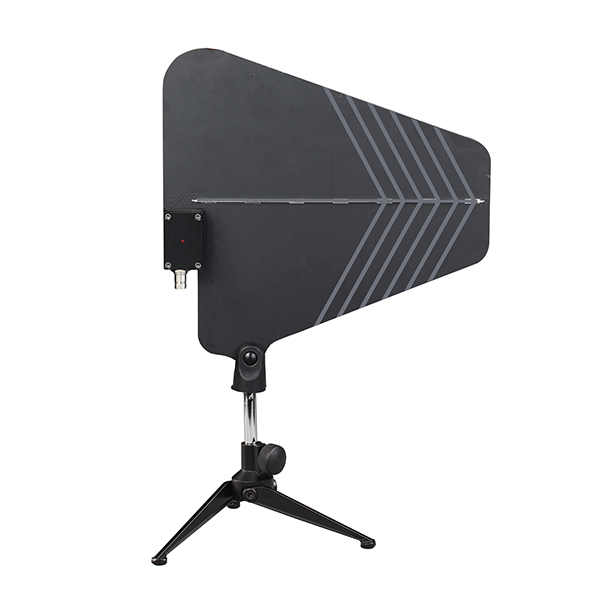

DUK-1101 UHF有源指向性天线-内置增益

UHF有源指向性天线-内置增益



查看大图      联系我们获产品详情


主要功能

1.采用V90°+H120°指向性天线,具有强指向性的增益和接收距离。

2.定向天线双面覆盖对数周期偶极天线(10条)达到工作于470-1000MHZ效率;

3.采用厚度达2.4mm的专用隔离电路板,保证稳定性;

4.天线具有内置信号增益强波器,增益10dB和13dB可调节,主机供电,无需外置供电;

5.天线具有BNC接头,用于连接天线分配系统主机;

6.采用标准的15.8mm内螺纹,内置一个螺纹头15.8mm外螺纹和9.5mm内螺纹,适用于市面所有天线支架;



技术参数

射频天线输出接口:BNC(1个)

频率范围:470-1000MHZ

天线增益:7.5dBi

驻波比:<2:1

3dB波束宽:垂直面90度,水平面 120度

系统阻抗:50欧姆

尺寸:270 × 270(mm)

重量:250g
